Datapaq應用于光伏制造行業的新型數據記錄系統

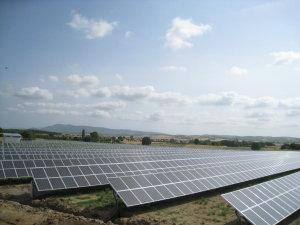

光伏并網發電系統


光伏離網發電系統






家庭小型光伏發電裝置

可以將陽光直接轉化為電能 。 轉換效率較低，財務回報周期較長，所以產品的質量是品牌生存的根本

晶體電池板
1、以硅做為基礎材料

2、占有整個光伏發電市場的總量的絕大部分 80%以上

3、轉換效率在15%-18%

4、生產的成本比較高

5、電池片易碎且不可彎曲

6、目前市場占有率80%


薄膜電池板


1、將薄膜涂覆在便宜的基底上

2、市場占有率較小但在不斷增長

3、轉換效率 7%-10%

4、生產成本較低

5、外形可彎折

6、制造工藝決定了其可以大規模生產大尺寸的電池片

典型的晶體電池片尺寸，厚度小于200微米，邊長156毫米。 太陽光照射在紅色的區域上引起電子的定向移動，能量通過上下電極傳導出來 數片晶體電池片連接到一起組成一個組件，數塊組件連接在一起達到可用的電壓，將電能輸送出來。

晶體電池片制造


晶體硅光伏電池片制造工藝

1、拉制晶體

2、開方切片

3、在擴散爐中摻雜并蝕刻

4、晶片磨邊

5、用 PECVD 涂覆防反射涂層

6、在背面印刷金屬電極并連接到電氣接口

7、對電池片進行燒結

8、正面連接電極精確的印刷

9、對電池片進行燒結

10、晶片經測試后轉到層壓加工程序

用紅色表示出來的連續或階段性的熱加工工藝就是DATAPAQ可以應用的環節


晶體電池片制造

Datapaq 具有防反射涂覆工藝，燒結工藝以及層壓工藝的完整監測方案，另外可以配合長導線熱電偶進行擴散摻雜工藝的過程監測.

 Datapaq應用于光伏行業的新方案

SolarPaq 系列

減反射涂覆數據記錄系統

燒結數據記錄系統

層壓數據記錄系統

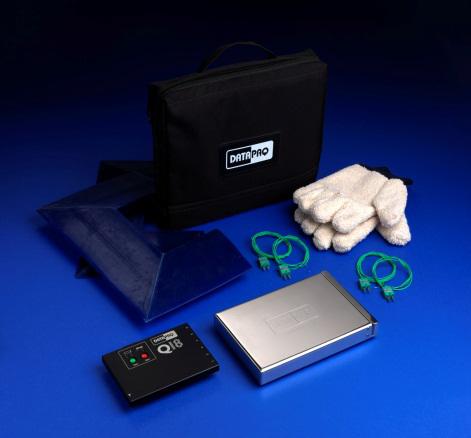

SolarPaq 燒結數據記錄系統

新型熱屏蔽盒簡單易用

晶片夾具重復使用效果好，簡單易用

有配套的專用數據分析軟件

燒結數據記錄系統

電池片的正反面電極均是將金屬印刷到晶片上的，這些工藝都需要燒結干燥。 在煅燒過程中需要將電極金屬加熱，從而燒穿防反射涂層以達到與晶片接觸的目的。這個過程是輔助將玻璃粉末添加到觸點材料中


這是個時間很短的過程，但也是給晶片帶來很大附加值的階段。這個過程如果處理失誤將導致晶體電池片的轉化效率很低。 這將導致晶體電池片將大部分的光能轉化為熱能而不是電能。

我們大部分賣到光伏制造廠的數據記錄系統， 都是用在這個過程。

查看《光伏行業完美的爐溫?cái)?shù)據記錄系統》具體應用，請與我們咨詢。
